局放測試儀是根據國際及國內目前最新技術進展而開發的局部放電檢測系統，它集計算機控制，數字采樣，顯示及打印技術與一體。系統采用多級檢波降頻技術來降低放電信號的頻率，同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。儀天成就YTC3003局放測試儀的基本結構以及注意事項做以下講解。
面板介紹：

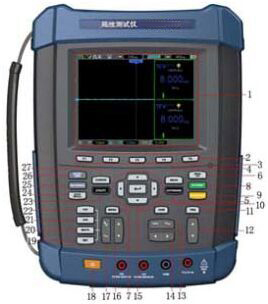

手持式局放測試儀主機的前面板分為若干功能區，根據上圖標注標號分別為：
1. 波形顯示區 2. F1~F5: 菜單按鍵 3. 電源指示燈
4. MEAS: 測量菜單 5. AUTORANGE: 自動AUTO 6. MENU OFF: 關閉菜單選項
7. MENU: 菜單按鈕 8. AUTO: 自動設置按鍵 9. RUN/STOP: 開始/停止
10. 方向鍵 11. TRIG: 觸發菜單 12. LEVEL: 調節觸發電平
13. TIME/DIV: 時基 14. POSITION: 調節水平觸發位置 15. HORI: 水平菜單
16. VERTICAL: 調節垂直位置 17. VOLTS: 電壓檔位 18. 電源開關
19. REF: REF菜單 20. MATH: MATH功能鍵 21. CH2: 顯示CH2菜單
22. CH1: 顯示CH1菜單 23. UTILITY: 輔助功能 24. SAVE RECALL: 保存/調用
25. RECORDER:萬用表趨勢圖、示波器趨勢圖、波形記錄儀
26. SCOPE/DMM: 功能界面切換按鍵，切換到萬用表過信號源界面
27. CURSOR: 光標測量
注意事項：
1、使用儀器之前，請仔細閱讀本使用說明書。
2、在試驗過程中，不同的傳感器測量時，應在“參數設置”項中正確設置參數，以確保測量準確。
3、檢測過程中若需更換傳感器檢測，需將“輸出電壓”關閉。
4、在儀器使用過程中，設備需輕拿輕放，避免磕碰。
5、實驗完畢后，請及時關閉電源并對主機進行充電。
