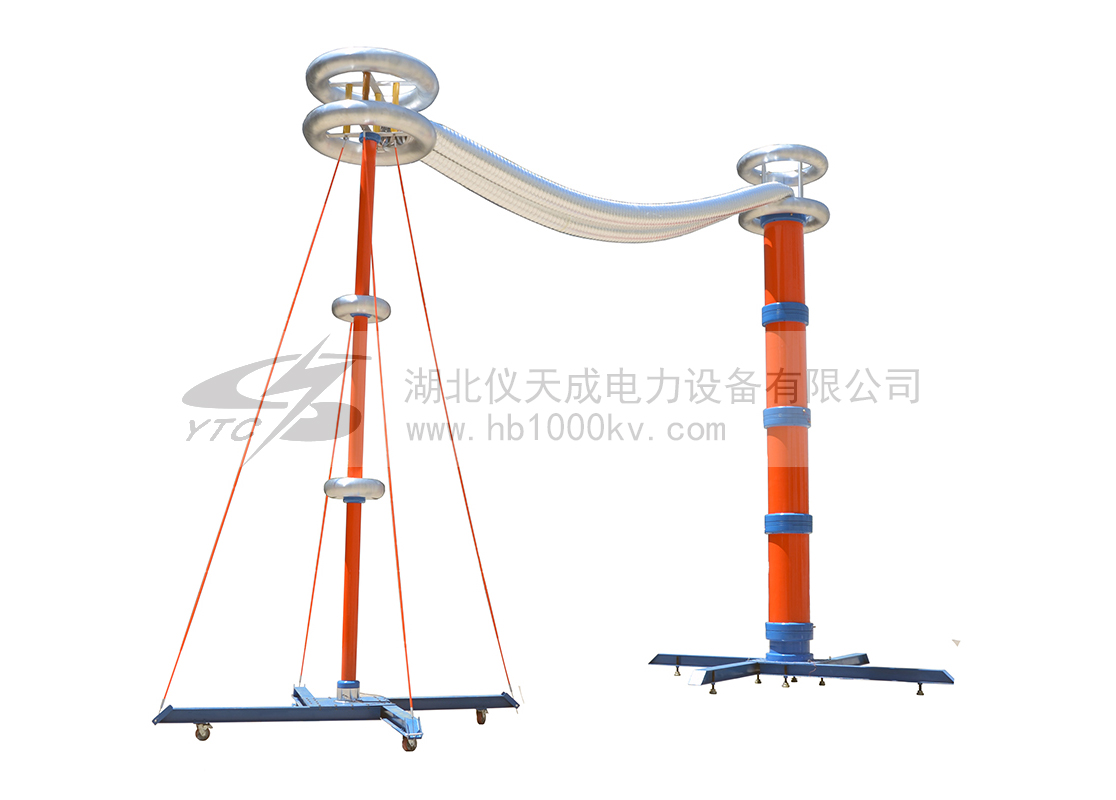

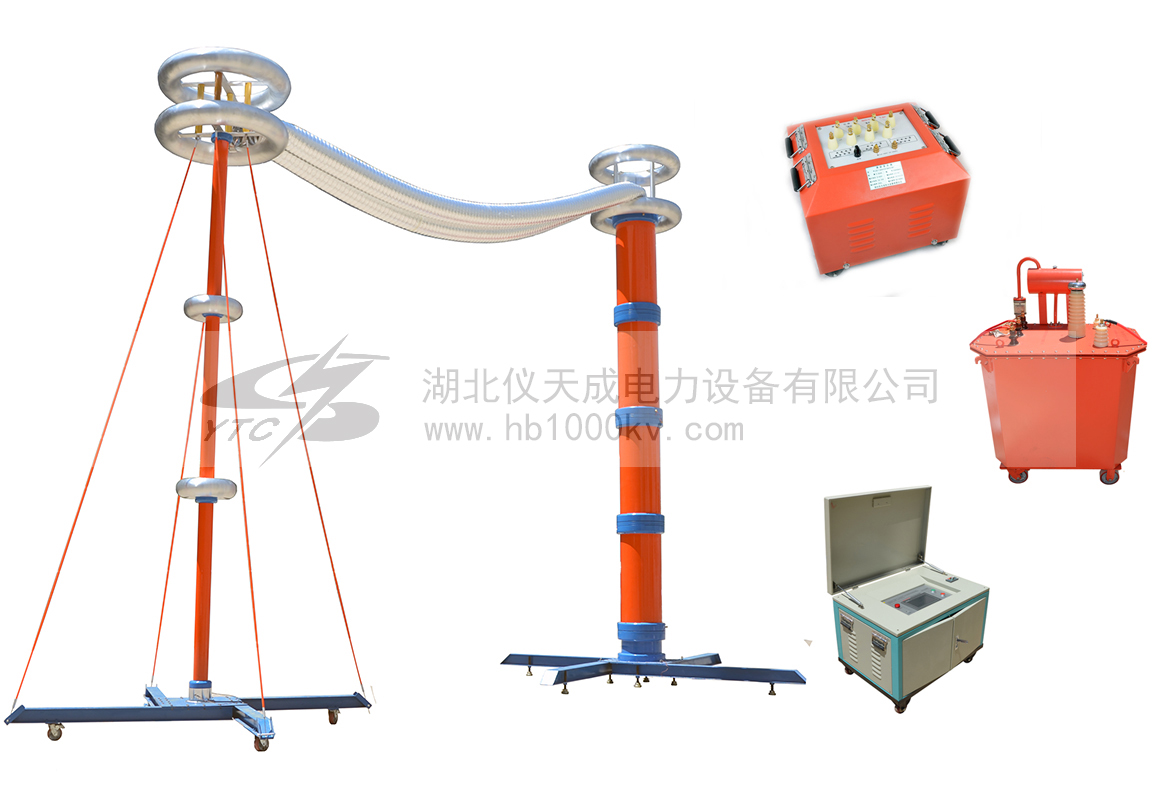

YTC850變電站電氣設備串聯諧振交流耐壓試驗裝置

      YTC850變電站電氣設備交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。
      - 所需電源容量小，所需電源功率只有試驗容量的1/Q
      - 體積小，重量輕，一般為普通試驗裝置的1/3~1/5
      - 變頻電源保護功能強，穩定性好，具備多種工作模式，操作方便
      - 諧振電抗器采用多只方式，積木式組合，配置靈活，擴展功能強
提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介：
       串聯諧振交流耐壓試驗裝置適用于變壓器、斷路器、開關、GIS系統、電纜、套管、絕緣子等設備的交流耐壓試驗。具備高壓過壓保護、低壓過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能。既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍。
      交流耐壓試驗裝置的頻率調節，分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；所需電源容量小，試驗所需的電源功率只有試驗容量的1/Q；體積小，重量輕，為普通試驗裝置的1/3-1/5；諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿；具備多種工作模式，采用220V或380V單相電源，方便現場取電；多只方式，積木式組合，可串可并操作簡單，方便現場使用。

產品別稱：串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、調頻諧振、調頻串聯諧振電纜耐壓試驗設備。

產品特征：
1、所需電源容量大大減小，試驗所需的電源功率只有試驗容量的1/Q。
2、體積小，重量輕，一般為普通試驗裝置的1/3-1/5；
3、諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、變頻電源保護功能強，穩定性好；具備具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種工作模式，可任意切換使用，操作方便；采用220V或380V單相電源，方便現場取電。
5、配置靈活，擴展功能強。諧振電抗器采用多只方式，積木式組合，可串可并，滿足多種試品的試驗要求，更方便現場使用。
6、大屏幕觸摸LED液晶彩屏和外接鼠標直接完成各種參數的設置，試驗結果可保存、打印、上傳、回查等。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

基本技術參數：
項目 技術參數
額定試驗容量 0～5000kVA
諧振電壓 0～1000kV
頻率調節范圍 20～300Hz
系統測量精度 1.0級
頻率調節分辨率 0.01Hz
不穩定度 ≤0.05%
輸出波形 正弦波
波形畸變率 ≤0.5%
噪聲 ≤60dB
電抗器Q值 30～90
工作制 滿功率輸出下，連續工作時間60min
電源輸入 380V±10%三相或 220V±10%單相(10kW以下),50Hz
環境溫度 -10℃～45℃
工作濕度 ≤90%
海拔高度 ≤3000m

YTC850變電站電氣設備交流耐壓試驗裝置系列產品配置及適用范圍：

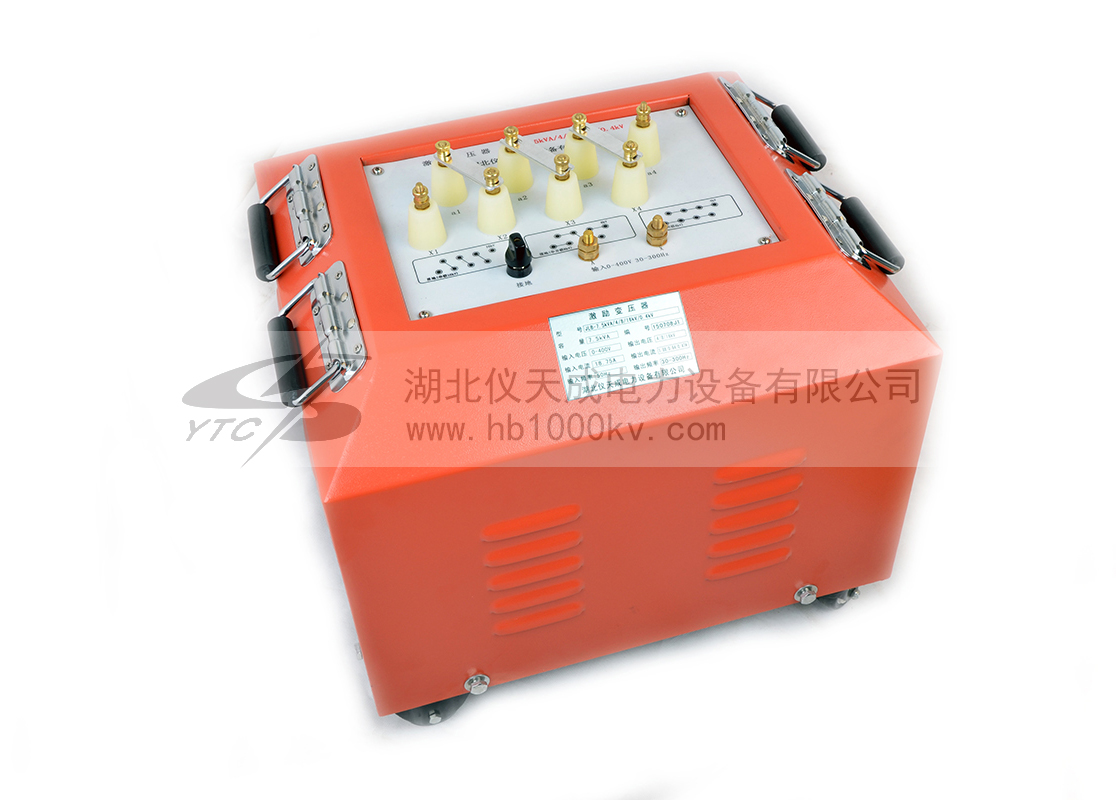

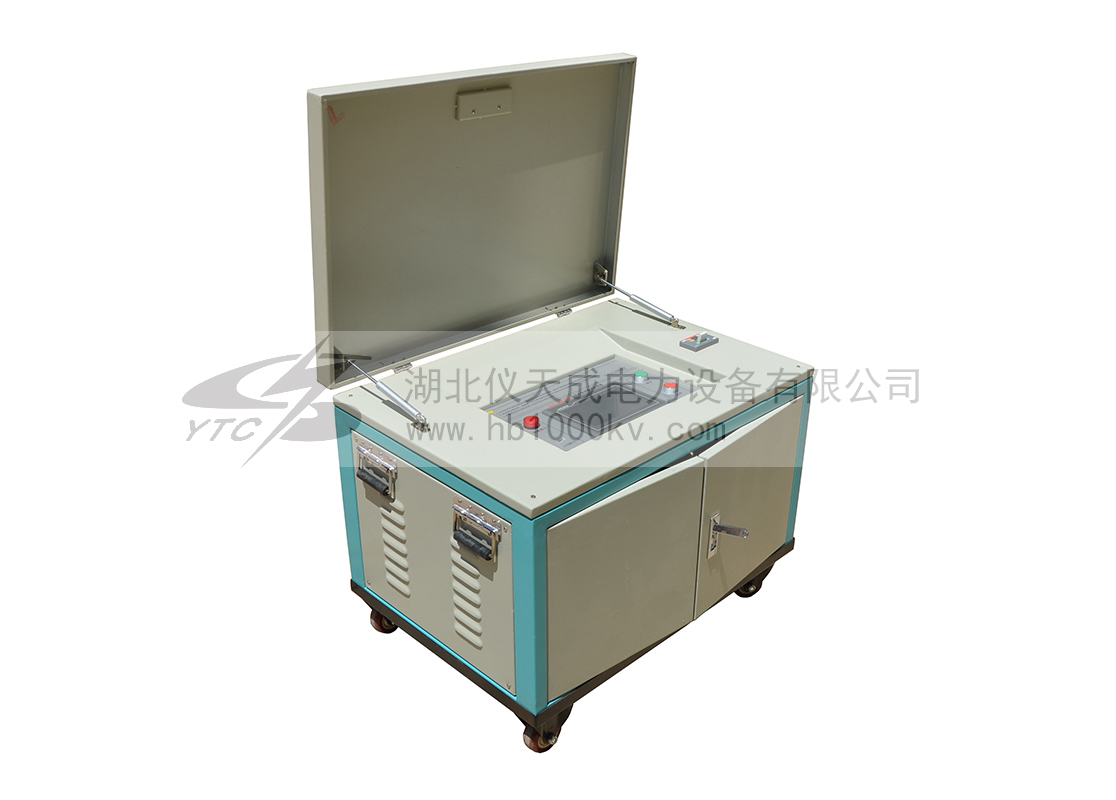

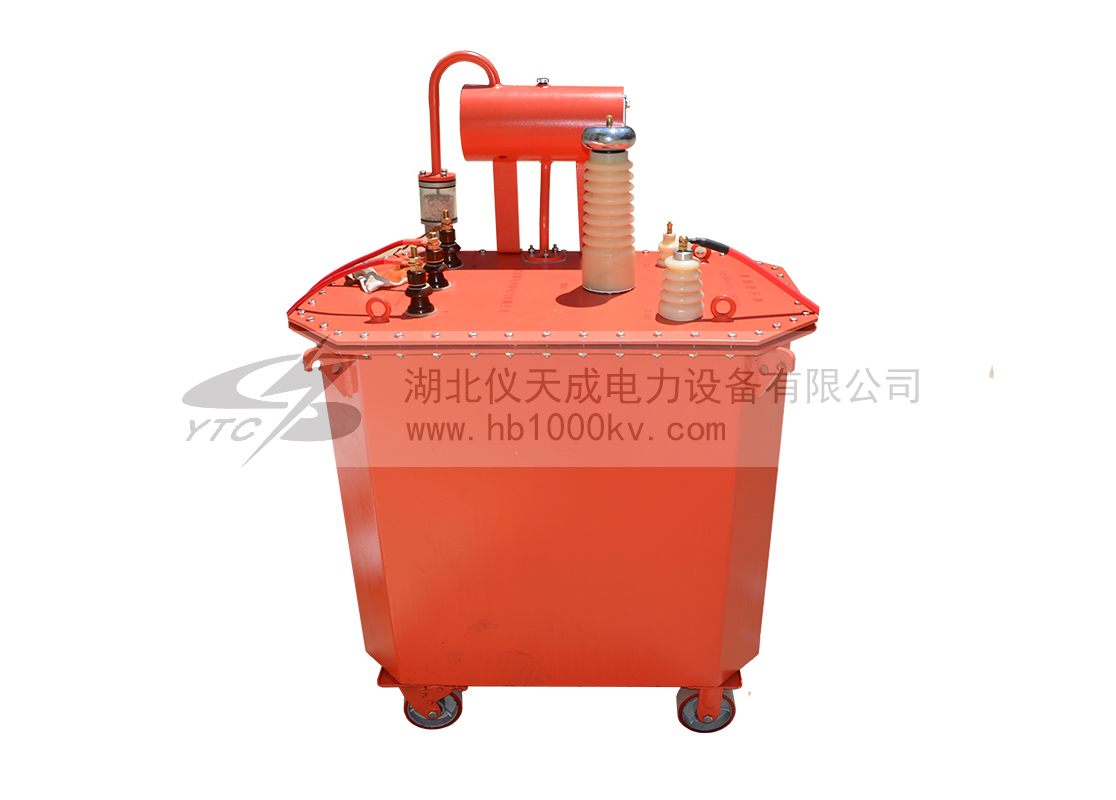

產品型號名稱 變頻電源1臺 勵磁變壓器1臺 諧振電抗器 分壓器1臺 試品對象適用范圍
YTC850-108/108-54 6kW 6kVA 27kV/1A/4臺 100kV 31500kVA/35kV及以下電力變壓器
10kV/35kV斷路器及閉母線、絕緣子
10kV(300m㎡)電纜2000m
35kV(300m㎡)電纜800m
YTC850-135/108 7.5kW 7.5kVA 27kV/1.25A/4臺 100kV 10kV(300m㎡)電纜3000m
35kV(300m㎡)電纜1000m
35kV開關、絕緣子等
YTC850-216/108 10kW 10kVA 27kV/2A/4臺 100kV 35kV(300m㎡)電纜1500m
10kV(300m㎡)電纜4000m
35KV斷路器、GIS、隔離開關、CT、PT等
YTC850-216/216 10kW 10kVA 36kV/1A/6臺 200kV 110kV斷路器及GIS
35kV斷路器、GIS、隔離開關、CT、PT等
35kV(300m㎡)電纜1200m
10kV(300m㎡)電纜4000m
63000kVA/110kV及以下電力變壓器
YTC850-270/270 15kW 15kVA 45kV/1A/6臺 270kV 63000kVA/110kV及以下電力變壓器
35kV(300m㎡)電纜1000m
10kV(300m㎡)電纜3000m
110kV斷路器、GIS、隔離開關、線路絕緣子等
YTC850-648/270/135 25kW 25kVA 45kV/1.6A/9臺 300kV 110kV(300m㎡)電纜1000m
35kV(300m㎡)電纜2000m
10kV(300m㎡)電纜4000m
63000kVA/110kV及以下電力變壓器
110kV斷路器、GIS、開關、線路絕緣子等
YTC850-810/270 30kW 30kVA 45kV/2A/9臺 300kV 110kV套管、GIS、支柱絕緣子、隔離開關
330kV/370MVA以下變壓器中性點耐壓
110kV(630m㎡)電纜1000m
35kV(400m㎡)電纜2000m
10kV(300m㎡)電纜4000m
100MW/110kV及以下全絕緣主變壓器
10kV/135MW火力發電機交流耐用試驗
YTC850-405/108 24kW 24kVA 27kV/2.5A/6臺 100kV 10kV（300m㎡）電纜5000m

應用領域 APPLICATION FIELD

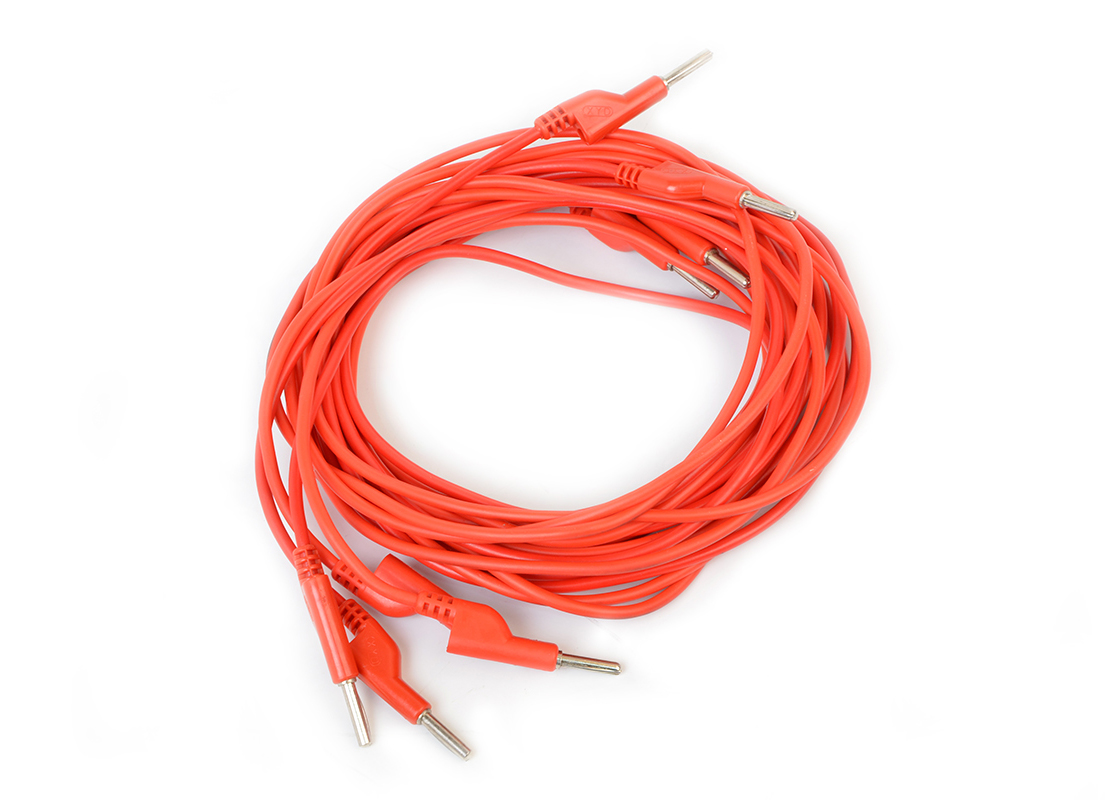

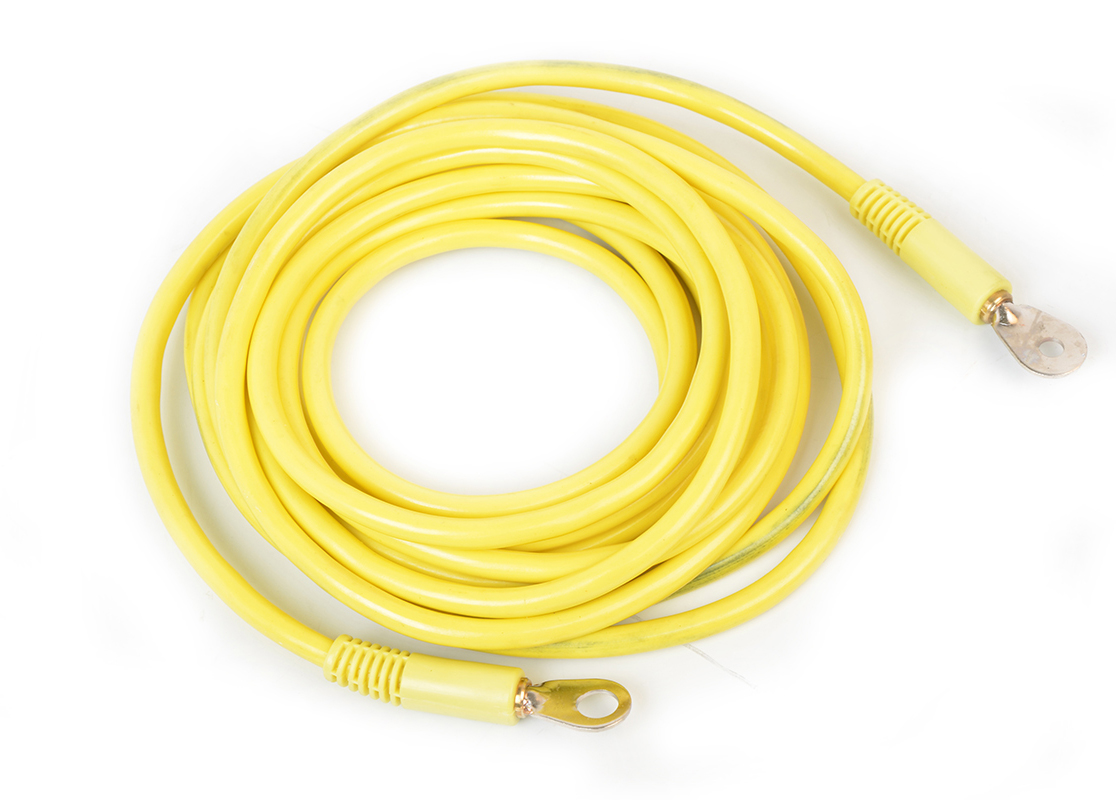

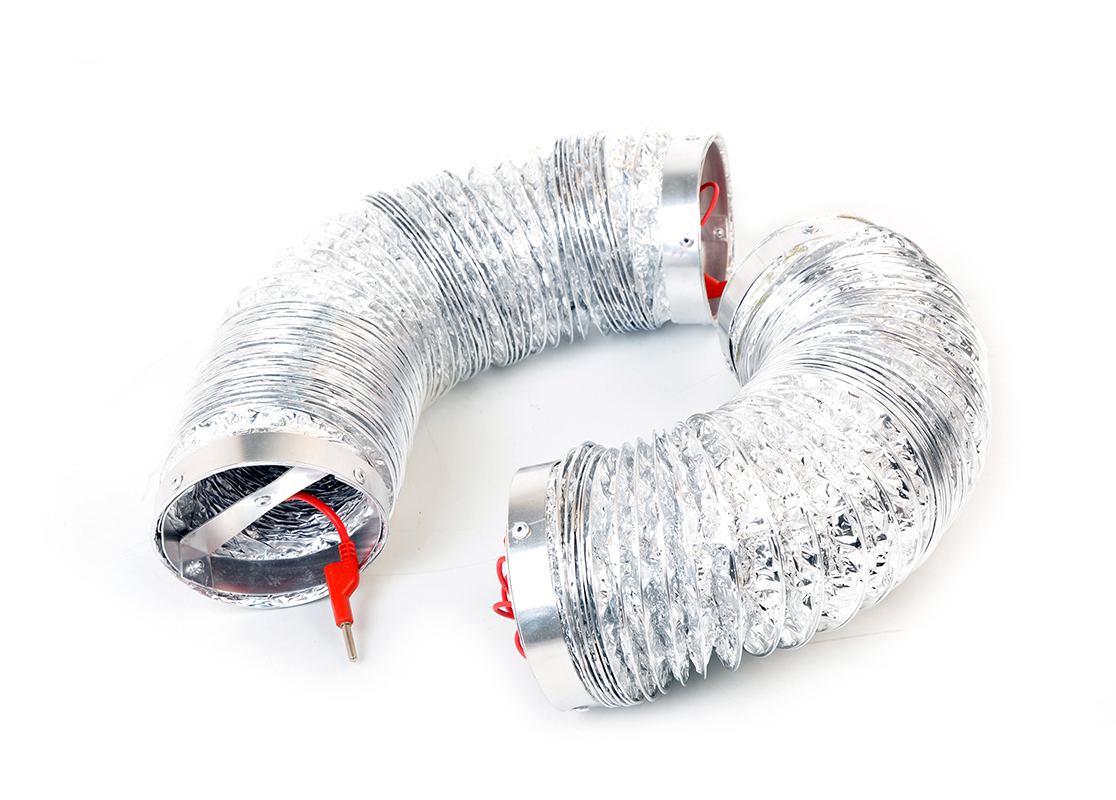

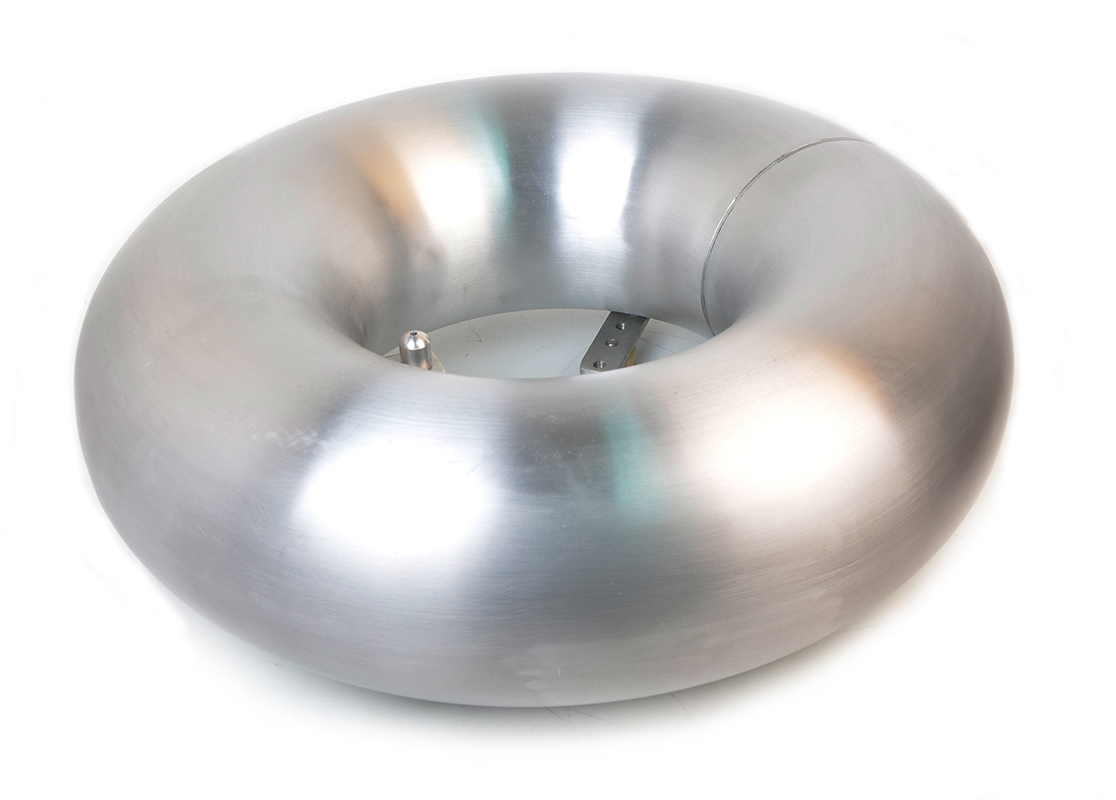

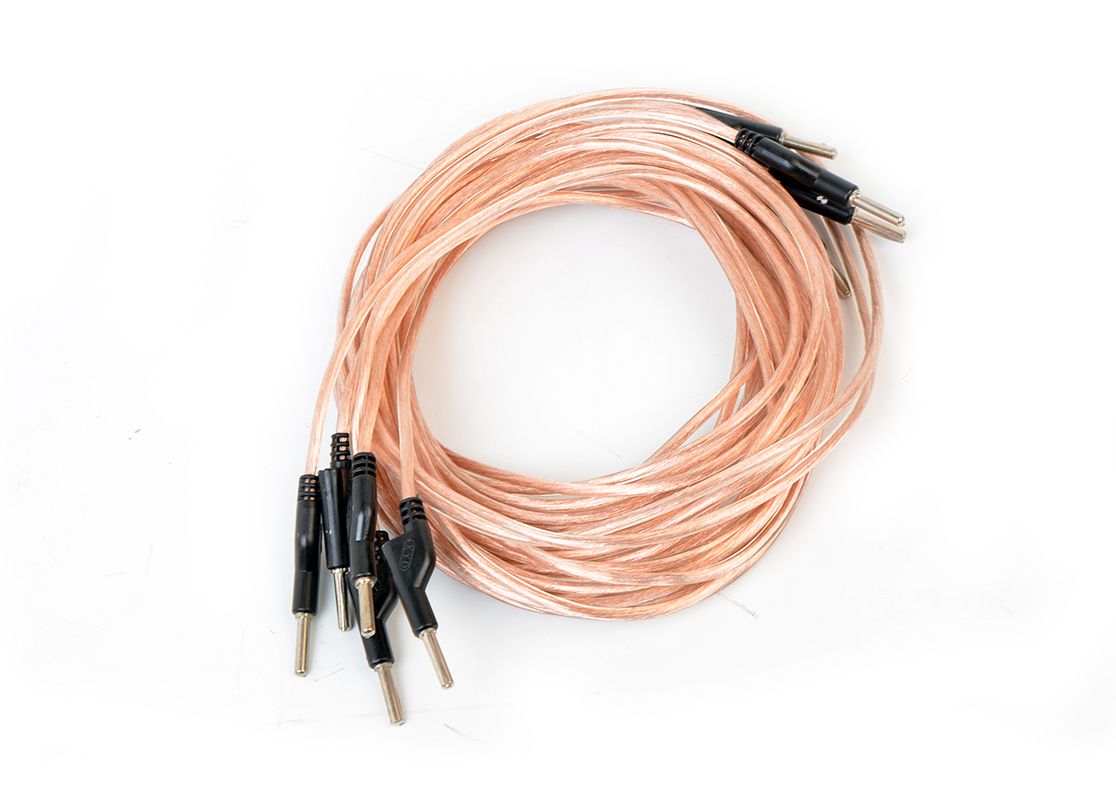

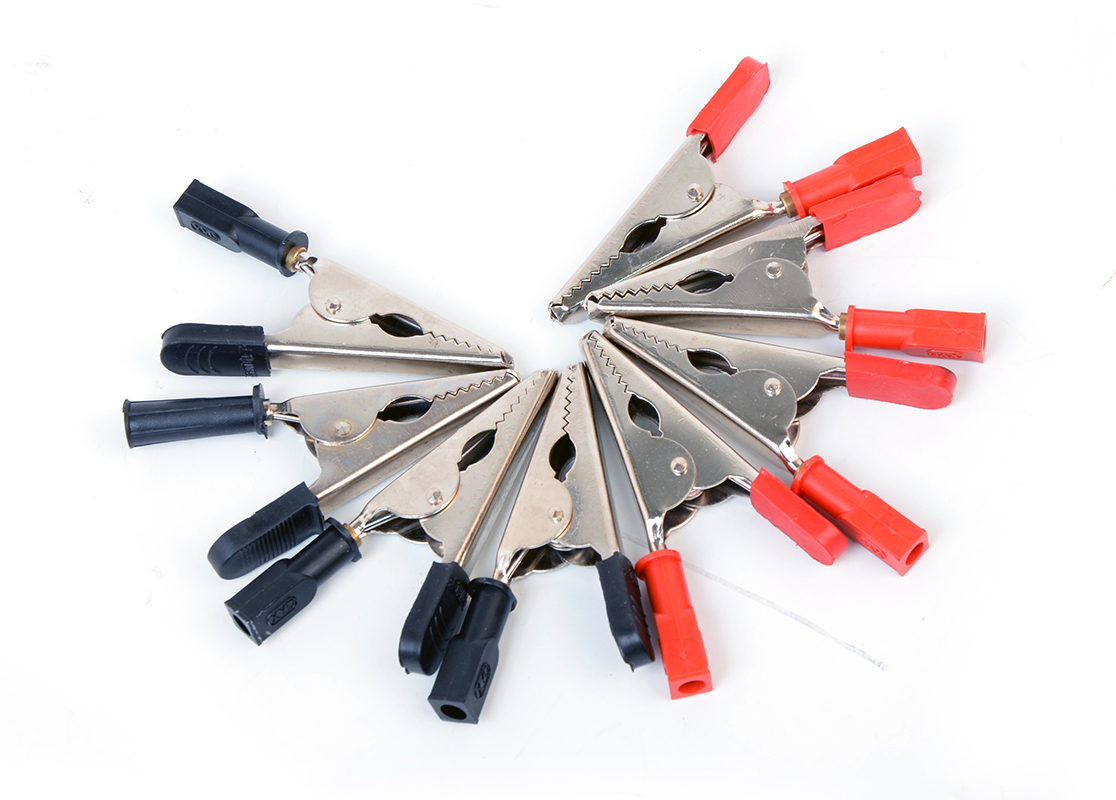

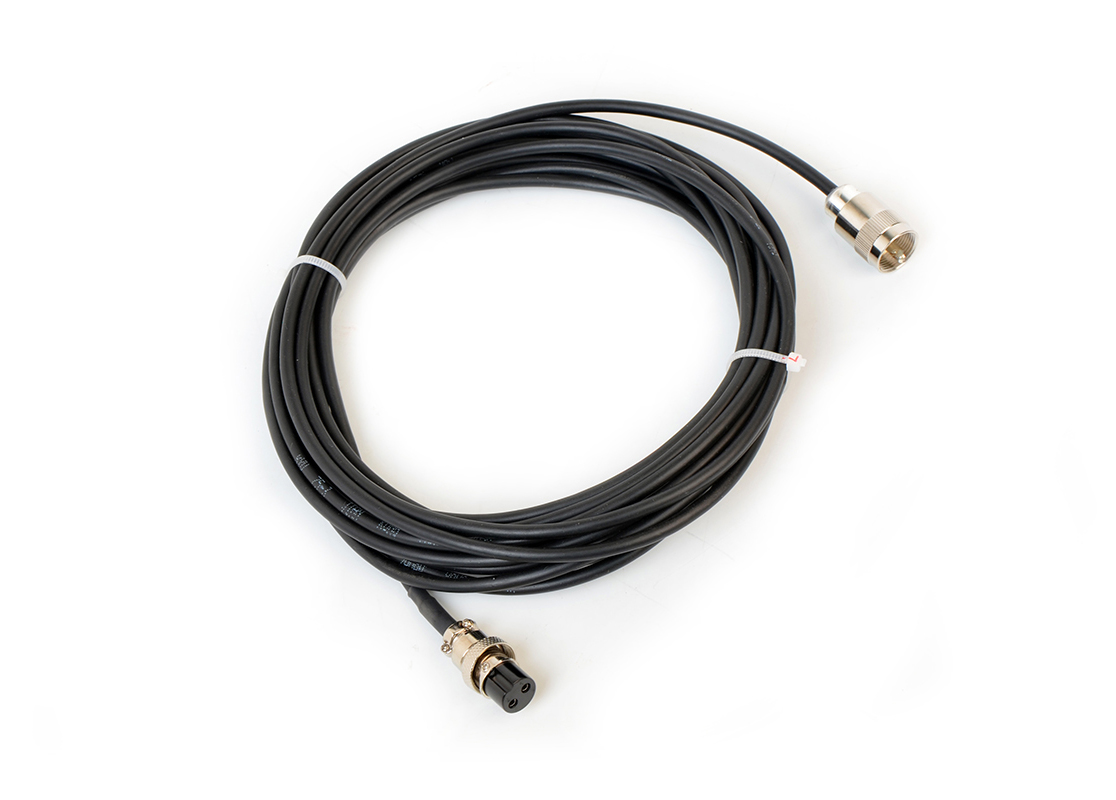

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。


操作視頻 OPERATING VIDEO
相關產品
/  RELATED PRODUCTS
技術資料
/  TECHNICAL DATA
