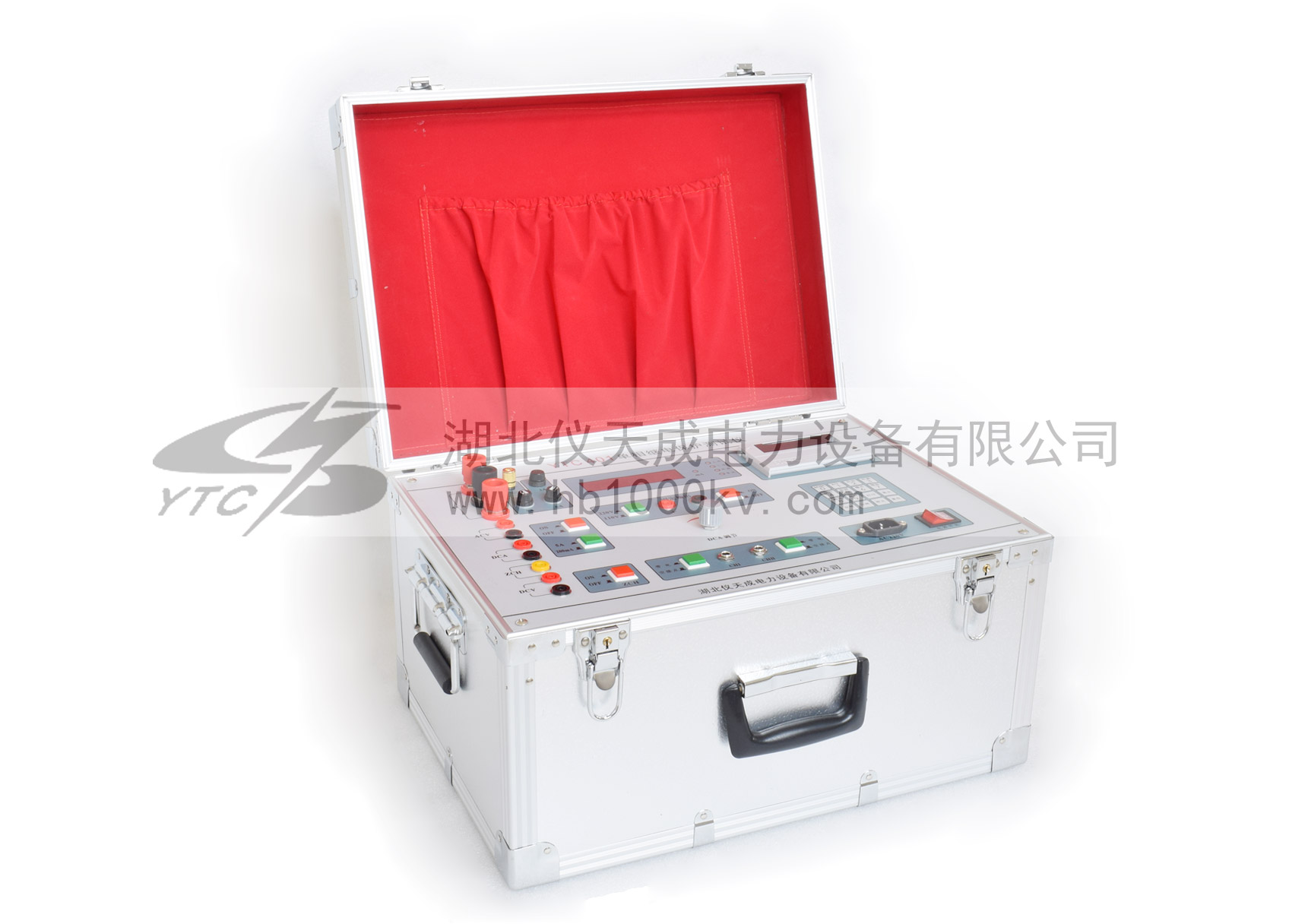

YTC401單相微機繼電保護測試儀

YTC401單相微機繼電保護測試儀是我公司開發的一款新型繼電保護試驗設備。
該設備在主體不變的情況下，重量僅為18公斤，采用不銹鋼或塑鋁機箱，美觀牢固，減震性能良好。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC401單相微機繼電保護測試儀采用單片微機技術，由自動同期數字毫秒表，邏輯控制單元，多功能數顯單元，高精度數據采集及處理單元，電流、電壓輸出單元，過載及超量程保護單元等部分組成，自帶打印及顯示，測試過程全自動，大大提高測量精度及工作效率。
該單相繼電保護測試儀還具有性能可靠，操作簡單，功能較齊全等優點，是校驗繼電保護裝置較理想的儀器。

儀器功能：
1、本機可測試各種交直流、電流、電壓、時間、中間、自保持，信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，各種觸頭（常開、常閉；轉換、延時）的吸合時間和斷開時間，均自動測試三次并儲存數據，可重復顯示及打印測試結果。
2、本機可方便的測試重合閘繼電器的各項參數。
3、由于本機輸出電源種類多、容量大、控制方便，所以在外接少量元件的情況下，就可測試多種專用特殊繼電器，如沖擊繼電器，差動繼電器等。
4、本機附有測頻、測相功能，可測量電流、電壓的頻率（顯示一個周期的時間，即周期）及兩個信號之間的相位差（時間）。
5、本機設有兩個獨立的通道，均與本機其它輸出絕緣，可方便的測量帶電接點，滿足繼電器的在線測試，接線簡單、安全。
6、本機采用了準確的計時基準（10微妙）及長達100小時的計數器，所以可單獨作為準確毫秒計取代傳統的秒表。

儀器特點：

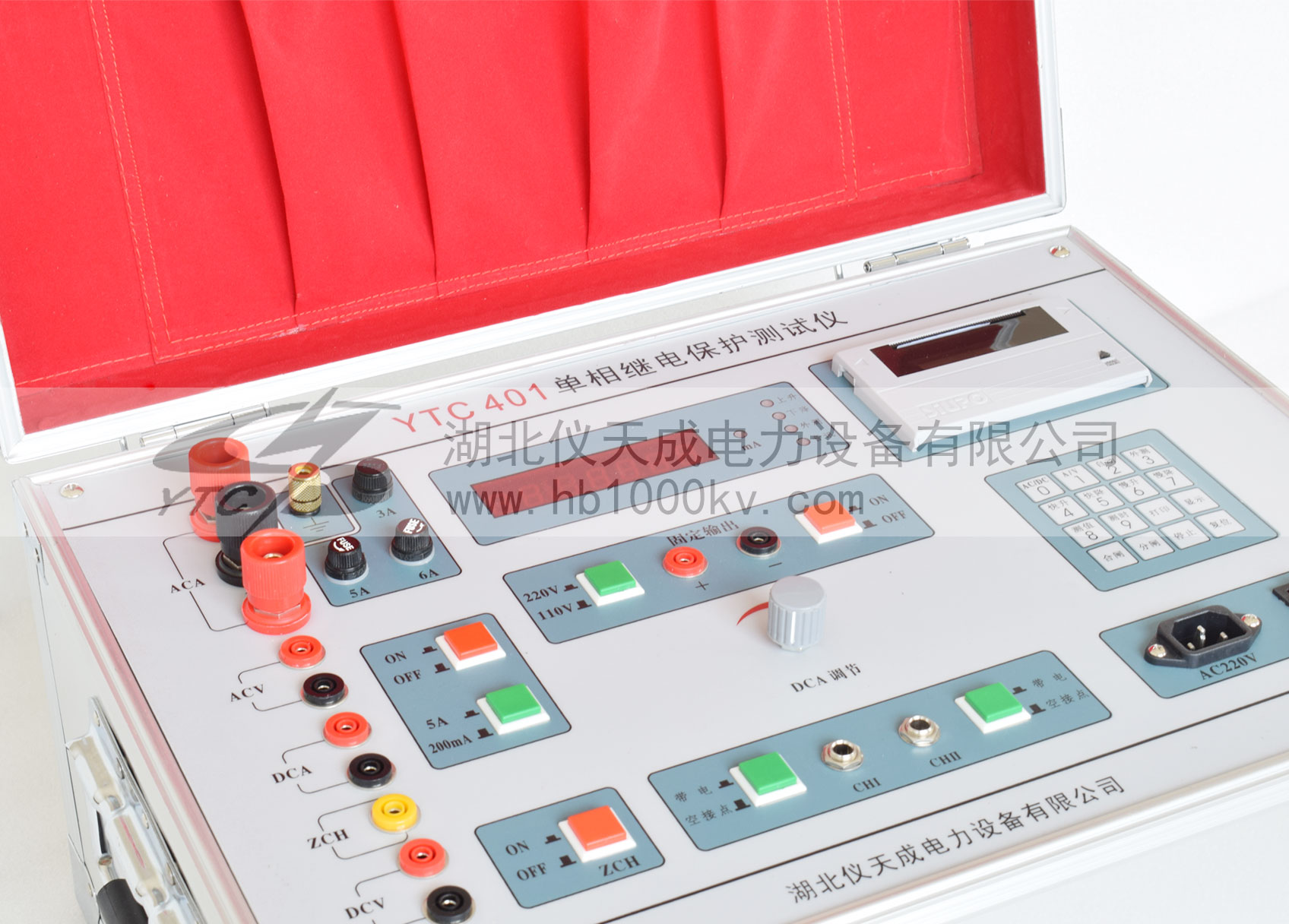

1、由于本機采用了微機控制，面板上僅有16個觸摸開關，就可方便的完成各種測試功能，改變了老式繼電保儀須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大的方便了檢查、維修。
2、本機設有自檢，自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要的損失。
3、本機智能化程度高，僅按一個鍵。即可測出通用繼電器的全部參數，并自動打印全部數據，把您從繁瑣的測試操作中解脫出來。
4、本機顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態。

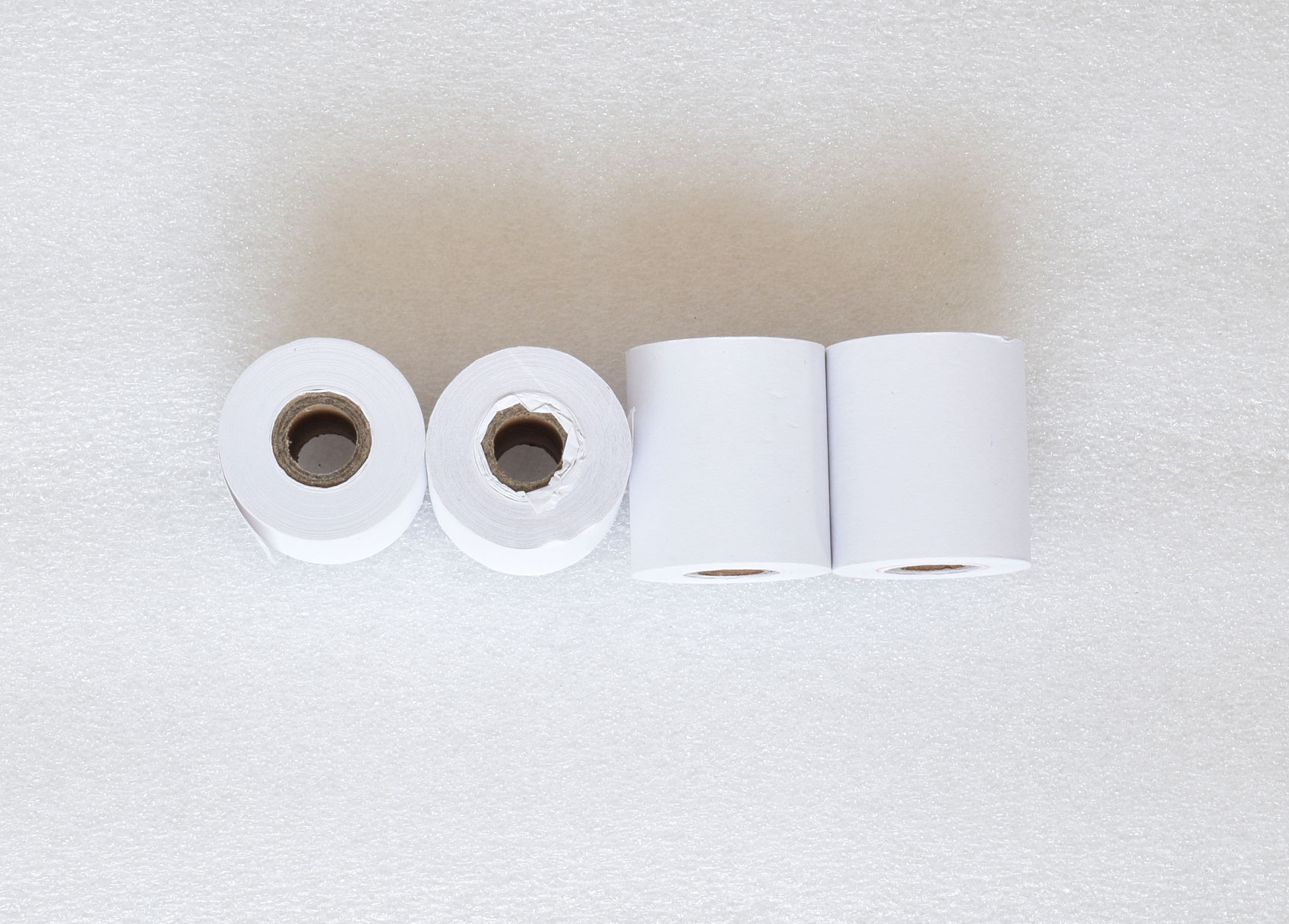

5、本機打印的數據全部使用漢字，如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。
6、測量交流“帶電接點”，本機由微機通過特殊電路判斷是交流過零還是觸頭動作，使測試準確無誤。

產品別稱：數字繼電保護測試儀、單相繼電保護測試儀、單相繼電保護校驗儀、繼保校驗儀、單相繼保校驗儀、繼保儀、繼電保護裝置、單相微機繼電保護測試儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
交流電壓輸出	0-250V連續可調，最大輸出容量500VA，過量程保護260V
交流電流輸出	0-50A	0-100A連續可調
	0-50A時	開路電壓10V
	0-100A時	開路電壓5V，過量程保護120A
直流電壓輸出	0-250V連續可調，最大電流2A，過量程保護260V，過載保護動作電流2.5A
直流電流輸出	0-200mA	0-5A連續可調
	0-200mA時	開路電壓48V，過量程保護230mA
	0-5A時	開路電壓24V，過量程保護5.2A
	固定直流電壓輸出單獨輸出110V或220V時，電流可達2.5A，但和交流電壓、電流、直流電壓同時輸出時，其總容量不能超過600VA。

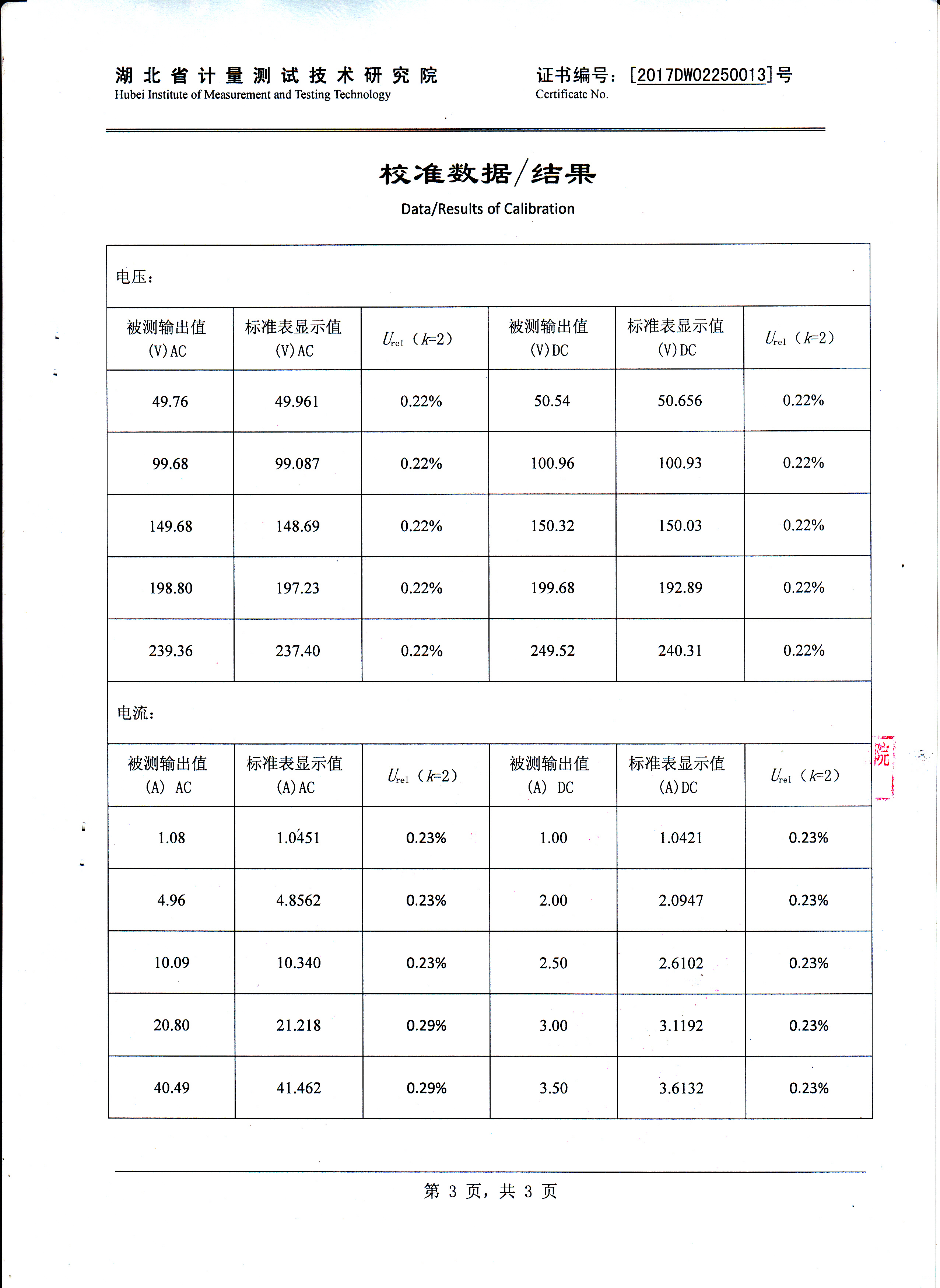

整機測量精度	≤ 2 %
體積	480×330×300mm
重量	20kg
