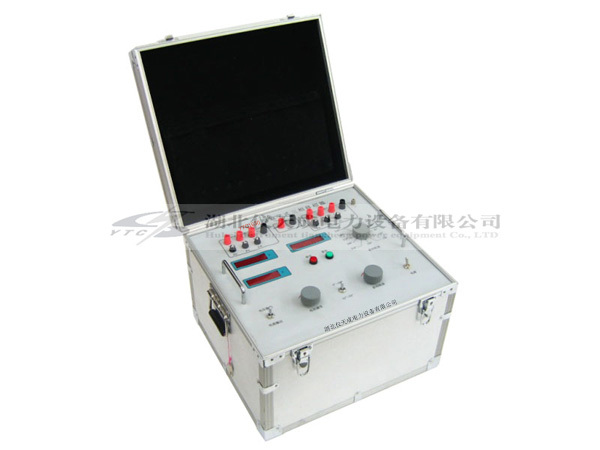

電力工作者在工作中，經常需要對電度表進行校驗，看看電度表的準確度怎么樣，有時候需要用到數字式三相移相器，很多人設備拿到手后，不知道應當如何使用，本文就來給大家簡單介紹
數字式三相移相器如何使用。
1、檢查每個B3和B5板是否狀況良好。
2、關閉本地電源開關A7，將電壓調節旋鈕A10調節到最低位置，然后連接面板B1三相四線A，B，C，O輸入電源。
3、通過連接上板B3電壓輸出U、V、W、N所需的負載，但負載功率不能超過機組的最大輸出功率。
4、關閉外門刀，打開本地電源開關a7。a1，a2，a3也應該被點燃。
5、通電預熱約1分鐘后，將電壓輸出旋鈕A10調至所需的值，三相移電壓輸出U、V、W、N，其中W之間的電壓由A3頭顯示，V相負載電流由A2頭顯示。
6、將相移粗調旋鈕A4調整到大致齒輪位置所需的相移角度，然后調整相移微調旋鈕A11以匹配微調選擇開關A9（開關向上轉動，相移微調旋鈕A11順時針旋轉1圈）相位150，開關轉向下方，逆時針調節相移微調旋鈕A11調節相移150）。當調整相移粗調旋鈕A4時，微調開關A9應該向上轉動，并且相移微調旋鈕A11順時針調節相位計以增加相位。每次相移的粗調可以實現00~300范圍內相移的連續微調。其中，可以通過復位按鈕A5由A1計顯示相移角。當調節所需的相移角度時，可以通過A6按下鎖定。保持A1標題上顯示的值。需要重新顯示相移角度時，按下復位按鈕A5。
電力工作者在使用數字式三相移相器之前，需要先熟讀產品說明書，嚴格按照說明書的要求來進行使用，這樣才能達到儀器的測試效果。
