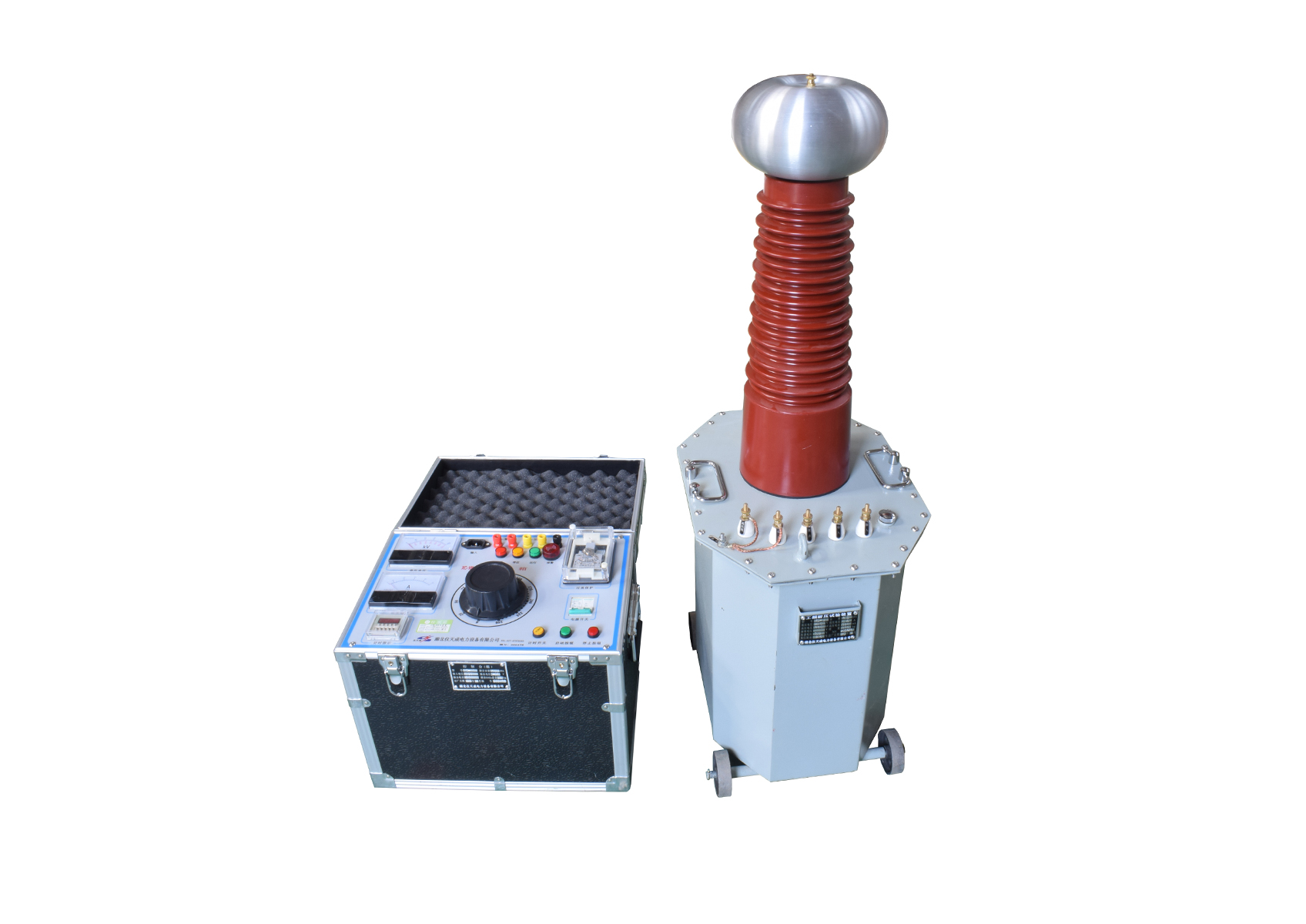

在我們電力系統中，對于各種電器產品、電氣設備、絕緣材料等進行在規定電壓下的絕緣強度試驗，考核產品的絕緣水平是一個很重要的部分，常見的做絕緣耐壓的儀器裝置有試驗變壓器、串聯諧振、直流高壓發生器等等，今天主要給大家淺析一下我們?cè)谟?a href="http://www.tbcar.com.cn/product/yjssybyq.html">試驗變壓器做絕緣耐壓時，其容量大小該如何選擇。
試驗變壓器的容量選擇：
1.標稱試驗變壓器容量 Pn的確定公式：Pn=kVn^2ωCt×10^-9 式中：Pn——標稱試驗變壓器容量(kVA) Vn——試驗變壓器的額定輸出高壓的有效值(kV)
k ——安全系數。k≥1，標稱電壓 Vn≥1MV 時，k=2；標稱電壓較低時，k 值可取高一些。Ct——被試品的電容量(pF) ω——角頻率，ω=2πf， f——試驗電源的頻率
2.被試設備的電容量 Ct可由交流電橋測出。Ct的變化很大，可由設備的類型而定。
典型數據如下：
簡單的棒式或懸式絕緣子 幾十微法
簡單的分級套管 100~1000pF
電壓互感器 200 ~ 500pF
電力變壓器 < 1000kVA ~1000pF ；> 1000kVA 1000~10000pF
高壓電力電纜和油浸紙絕緣 250~300pF/m
氣體絕緣 ~60pF/m
封閉變電站，SF6氣體絕緣 100~10000Pf;
3.對于不同的試驗電壓 Vn，選擇不同的(適當?shù)?安全系數 k。
以下列出不同的 Vn所選用的 k 值供參考。
Vn =50~100kV k = 4；Vn =150~300kV k = 3；Vn > 300kV k = 2
高壓耐壓儀作為我們電力系統中非常重要的絕緣耐壓檢測設備，當我們?cè)趯?shí)際使用時，需要提前知道如何選擇合適的容量，是很關鍵的。
