在我們電力系統中，時常就需要對于高壓設備局部進行放電在線檢測及定位，通常這時候我們就會借助到手持式局放測試儀了，那么這款儀器是什么樣的呢？今天主要給大家談?wù)勂湎嚓P(guān)認識。

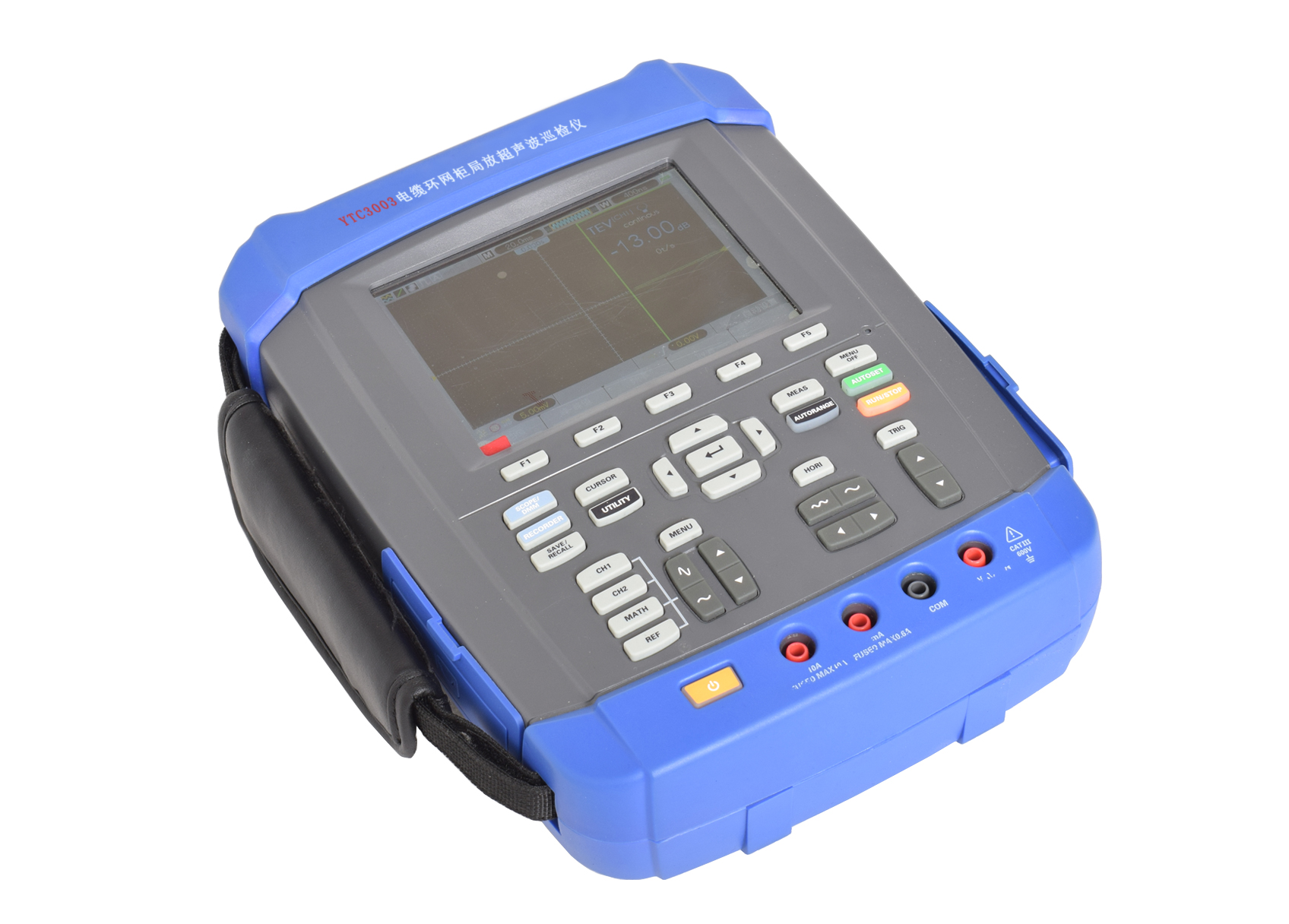

本款手持式局放測試儀，主要包含測試儀主機、專屬局部放電檢測軟件、復合式 TEV 傳感器、超聲波傳感器、高頻電流互感器以及超高頻傳感器，以及各部分之間的連接線。
此套系統配置有復合式 TEV 傳感器、超高頻傳感器、高頻電流互感器以及高靈敏度超聲波傳感器，以用于采集高壓設備內部的局部放電信號。系統運用多級檢波降頻技術，有效地降低了放電信號的頻率；同時，采用高速 AD 轉換電路實現信號的數字化，并通過數字信號處理、自適應濾波等多種干擾信號處理方法，確保了檢測數據的精準性與可靠性。通過收集各類不同高壓設備內部局部放電產生的信號，我們能對設備的運行狀況進行實時的帶電監測。此外，本儀器還支持在設備運行狀態下進行安裝檢測，對設備的正常運行不會造成任何不良影響，方便工作人員及時對開關柜的運行狀態進行準確評估，從而顯著提升設備運行的可靠性、安全性以及有效性。
關于儀器的測試模式，我們可以依據觸發方式進行分類。觸發方式包括自動、正常以及單次觸發三種。當您使用手持式局放測試儀進行檢測時，如果僅使用一種傳感器進行檢測，請選擇通道 1 進行操作；若需同時使用兩種傳感器進行檢測，則應切換至通道 2。值得注意的是，在檢測過程中如需更換傳感器，務必先將“輸出電壓”功能關閉。
手持式局放檢測設備是一款優良的高壓設備局部放電檢測設備，檢測速度快，結果精準可靠，是我們電力檢測人員的福音。
湖北儀天成電力設備有限公司
2024年8月08日
