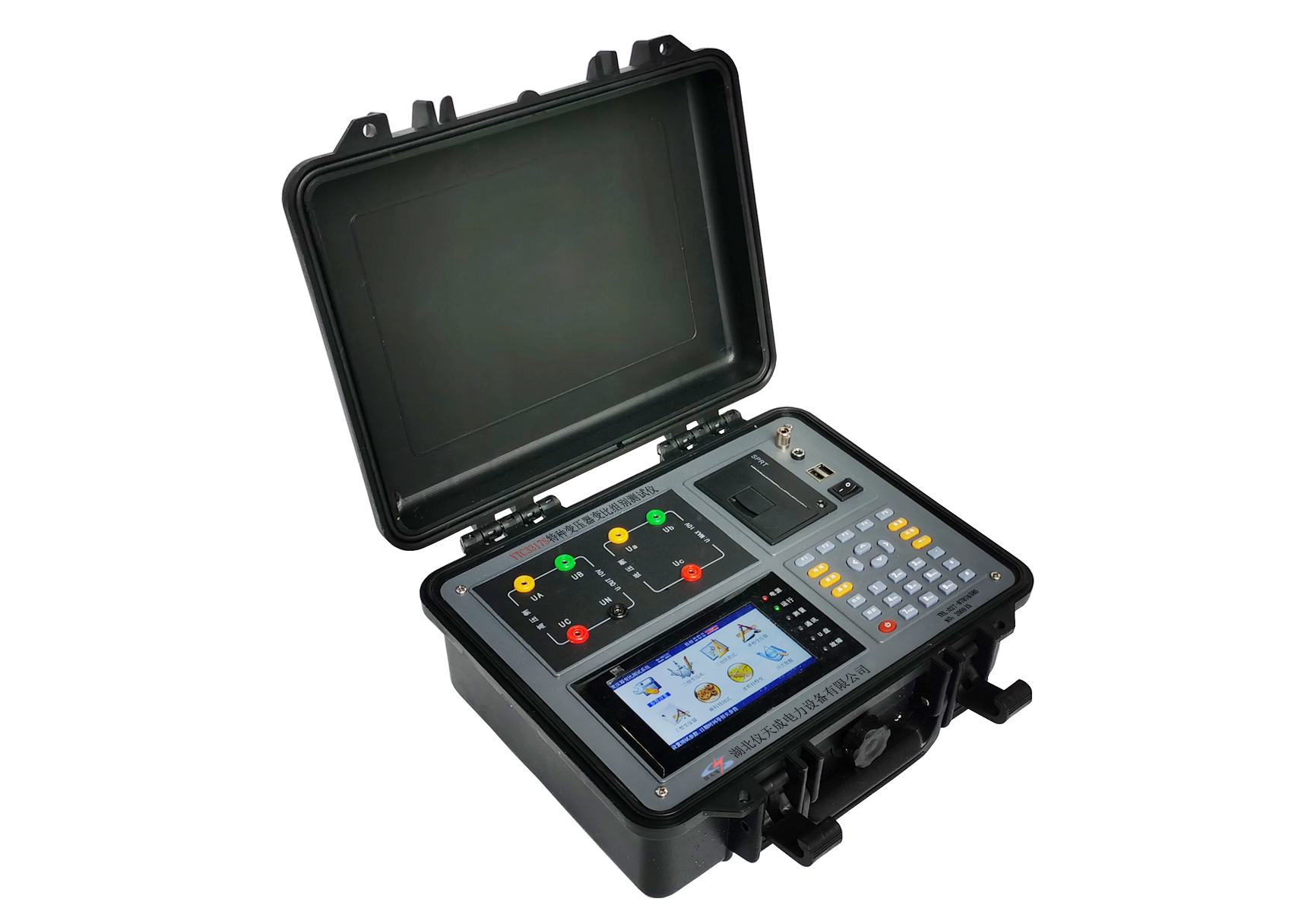

特種變壓器變比組別測試儀作為一款專業儀器,在特種變壓器的變比與相位差測試以及帶移相的整流變壓器測量工作中發揮著關鍵作用。那么,它究竟具備哪些獨特之處呢?以下是其詳細的功能特點:
其一,實現真正的三相測試。它僅需單相電源輸入,內部便能通過先進的數字合成技術生成三相標準正弦波信號源,再借助高保真功率放大器,輸出三相測試電源。其失真度低于 0.1%,對稱度更是優于 0.05%,如此卓越的性能使得測試結果具備高度等效性,有效避免了組別誤判等問題的出現。
其二,功能極為強大。它不僅能夠開展單相測量,還可自動對三相繞組進行測試,無論是單相還是三相,均可精準測量極性與相角。一次操作就能完成 AB、BC、CA 三相的變比值、相角值、誤差、分接位置、分接值等眾多參數的測量,并且能夠自動識別組號(0 - 11 等同于 1 - 12)。
其三,具備精準的相角測量功能。可以精確測定高、低壓側之間 0 至 360° 的相位角,這一特性使其對非整點的變壓器進行變比和角度測量時同樣得心應手。
其四,擁有獨特的六角圖顯示功能。測試結果以直觀的數字與六角矢量圖呈現,使用者能夠一目了然地洞察變壓器的連接組別情況。
其五,盲測功能獨具匠心。使用時無需糾結接線方式與組別選擇,針對 Y/△、△/Y 變壓器測量無需外部短接,儀器可依據所選測試內容自動切換接線方式,即使面對無銘牌的變壓器,也能輕松完成變比和組號的測量工作。
其六,在分接測試方面表現出色。能夠迅速測量各分接開關位置的變比及變比誤差,額定變比只需首次輸入,后續無需重復輸入即可計算出各分接位置的變比誤差。
其七,兼具匝數比測量與運行電壓變比測量?jī)煞N實用功能。其中,運行變比能夠更為真實地反映變壓器在實際運行工況下電壓變比的真實數值。
其八,抗振性能良好。得益于軍品接插件的應用,顯著增強了儀器整體的抗振能力。
其九,測試源品質卓越。采用數字合成的標準正弦數字源,失真度小于 0.1%,且不受工作電源質量波動的干擾,確保測試結果的準確性與穩定性。
其十,內置高容量鋰離子充電電池。這使得儀器在現場無需外接任何電源即可順利開展測試工作,一次充滿電可連續進行 500 次以上的測量,極大地提高了儀器的便攜性與實用性,能夠滿足各種復雜現場環境的測試需求。
變壓器變比組別測試儀功能全面,是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試設備。
湖北儀天成電力設備有限公司
2024年12月24日
